"Estamos engadindo almacenamento de batería ao noso proxecto solar. Debemos usarAcoplamento de CA ou acoplamento de CC?"
A resposta comeza cunha única pregunta: onde se conecta a batería en relación ao inversor solar?
Nun sistema de acoplamento de CA-, a batería conéctase ao lado de CA-despois de converter a enerxía solar. Nun sistema con acoplamento de CC-, a batería conéctase polo lado de CC, antes de que a enerxía se converta en CA.
Esta distinción afecta a complexidade de adaptación, a flexibilidade de carga e o número de etapas de conversión entre o sistema fotovoltaico e a batería.
Ningunha das dúas arquitecturas é universalmente mellor. A elección correcta depende de cinco factores: fase do proxecto, fonte de carga, necesidades de independencia, restricións da rede e plans de expansión.

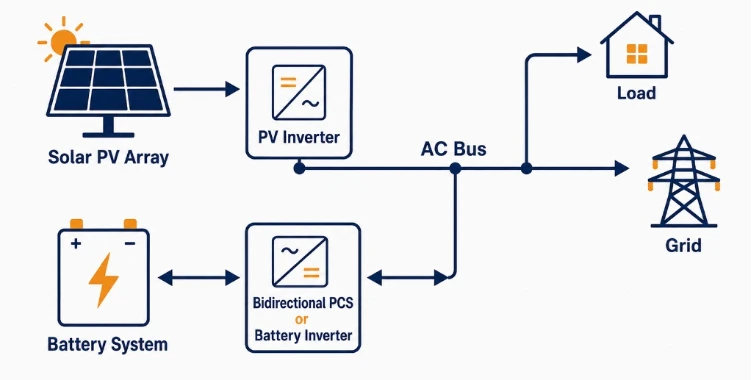

Como funciona un AC-BESS acoplado
Nun sistema acoplado de CA-:
- Paneis solaresxerar enerxía DC.
- O inversor fotovoltaico convérteo en enerxía de CA.
- A batería conéctase ao bus de CA a través dunha conexión dedicadaSistema de conversión de potencia bidireccional (PCS).
- O sistema fotovoltaico e BESS reúnense no lado da CA.
Ruta de carga solar: matriz fotovoltaica → inversor fotovoltaico → bus de CA → PCS bidireccional → batería
Esta separación adoita facilitar a integración de retrofit e a operación independente. Non obstante, a enerxía solar pasa por máis etapas de conversión antes de chegar á batería.

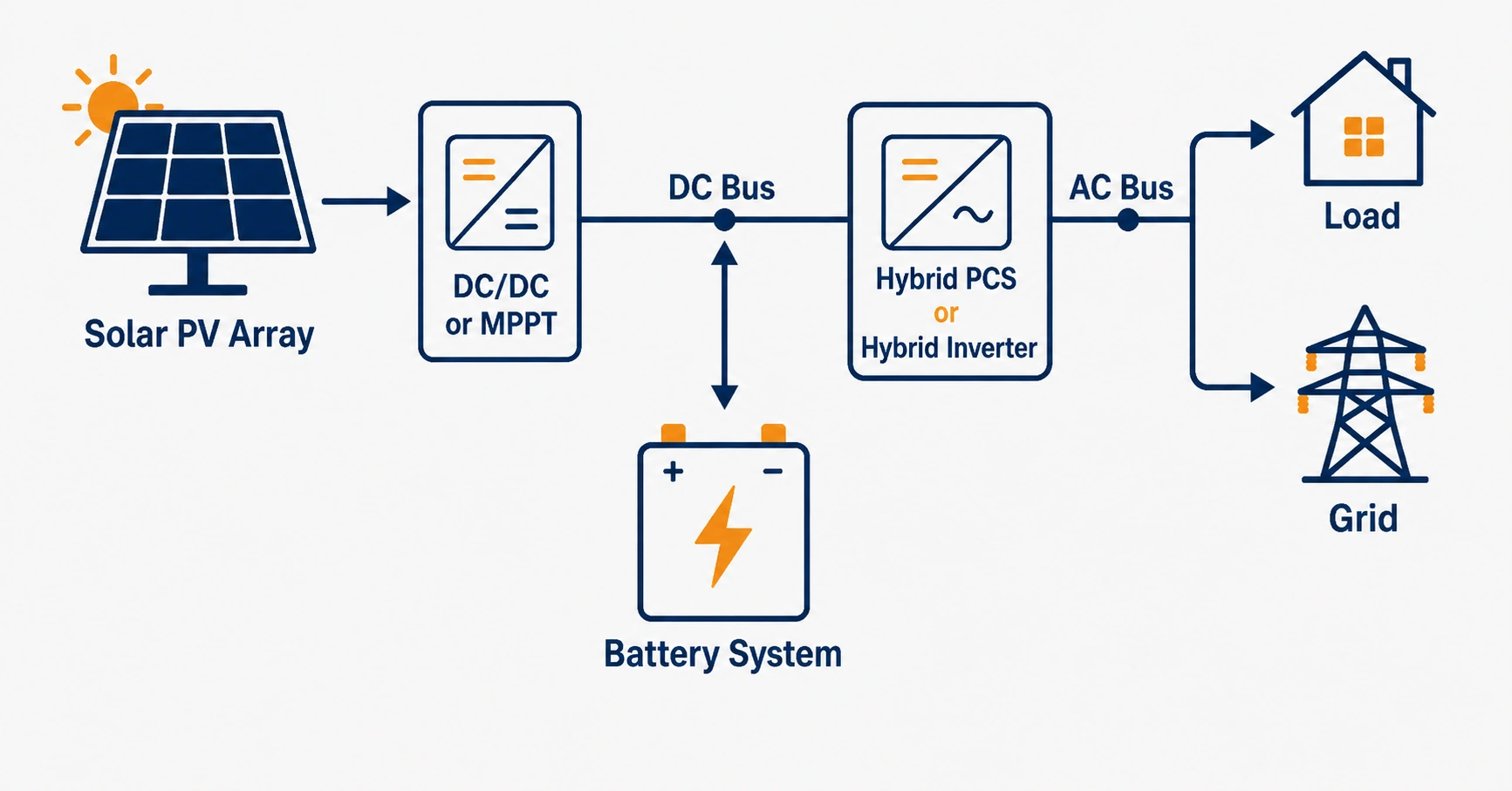

Como funciona un DC-BESS acoplado
Nun sistema acoplado de CC-:
- A matriz fotovoltaica e a batería conéctanse antes de que a enerxía se converta en CA.
- A enerxía solar pode chegar á batería no lado de CC sen antes converterse en CA.
- Os dous sistemas comparten ou coordinan a etapa de conversión de potencia.
- A tensión de CC, a capacidade do inversor e a lóxica de control deben coordinarse en todo o sistema.
Ruta fotovoltaica: matriz fotovoltaica → DC/DC ou MPPT → bus de CC común → PCS híbridos ou inversor → bus de CA
Ruta da batería: batería ↔ bus de CC común
Isto pode acurtar a ruta de conversión de PV-a-batería e admitir a recuperación-de enerxía recortada en condicións adecuadas. Non obstante, a batería, o inversor, a tensión de CC e o sistema de control deben deseñarse xuntos.
Nota: Unha batería de CC non significa automaticamente acoplamento de CC
Todas as baterías almacenan electricidade DC. Non obstante, a propia batería non determina o método de acoplamento do proxecto.
- Recipiente de batería → PCS dedicados → Bus de CA: o proxecto pode estar acoplado a CA-.
- FV e batería → arquitectura de CC compartida → inversor común: este é un típico sistema de almacenamento-solar acoplado-plus-CC.
O método de acoplamento está determinado pola arquitectura eléctrica global.
AC-Acoplado vs DC-BESS acoplado dunha ollada
O punto de conexión explica como funciona cada arquitectura. Tamén afecta a forma en que o sistema se integra, se carga, se opera e se amplía. A táboa seguinte resume as principais diferenzas de-nivel do proxecto.
| Factor do proxecto | AC-BESS acoplado | DC-BESS acoplado |
| Punto de conexión | PV e BESS reúnense no lado AC | PV e BESS conéctanse no lado de CC |
| Conversión de potencia | Inversor fotovoltaico e PCS de batería separados | Etapa inversora compartida ou coordinada |
| Renovación fotovoltaica existente | Normalmente é máis fácil engadir sen redeseñar o sistema FV DC | Pode requirir cambios na arquitectura fotovoltaica existente |
| Ruta da -a-batería | A enerxía solar pasa por máis etapas de conversión | A enerxía solar pode chegar á batería a través de menos etapas de conversión |
| Carga da rede | Xeralmente máis flexible a través da batería PCS | Depende máis da topoloxía do convertidor e do deseño do control |
| Recuperación-de enerxía recortada | Limitado pola saída do inversor fotovoltaico | Pode capturar PV recortado en condicións adecuadas |
| Funcionamento independente | PV e BESS normalmente poden funcionar e manterse de forma máis independente | PV e BESS están máis coordinados |
| Expansión futura | A enerxía fotovoltaica, a enerxía PCS e a enerxía da batería adoitan ampliarse por separado | A expansión debe considerar a tensión de CC e os límites do inversor compartido |
Paso 1 - Este é un proxecto novo ou un sistema fotovoltaico existente?
O punto de partida do proxecto é un dos primeiros factores nunAC-acoplado vs DC-acopladoavaliación.
Cando a planta fotovoltaica xa está en funcionamento
Para unha planta fotovoltaica en funcionamento, revise:
- inversor fotovoltaicoestado e vida útil restante
- Bus de CA e capacidade do transformador
- Axustes de interruptores e protección
- Punto de interconexión (POI) e límites de potencia
Acoplamento ACadoita avalíase primeiro porque o inversor fotovoltaico existente e a arquitectura de CC normalmente poden permanecer no seu lugar. O BESS pode conectarse a través dun PCS bidireccional dedicado.
Isto pode reducir o redeseño lateral-PV. Non obstante, aínda hai que verificar a capacidade do transformador, a coordinación da protección e os límites da rede.
Novo Proxecto Solar + Almacenamento
Un novo proxecto permite considerar ambas arquitecturas desde o principio.
A comparación inicial debe centrarse en se o proxecto utilizará:
- Unha etapa inversora compartida ou coordinada
- Inversor fotovoltaico e PCS de batería separados
- Integración máis estreita da batería fotovoltaica
- Maior independencia operativa
A estratexia de carga, os requisitos operativos, os límites da rede e o plan de expansión avalíanse nos seguintes pasos.
Clave para levar:As modificacións fotovoltaicas existentes adoitan dar máis peso ao acoplamento de CA. Para novos proxectos de almacenamento-+- solar, ambas arquitecturas deben permanecer abertas para unha avaliación posterior.
Paso 2 - Cal será o camiño principal da enerxía?
A seguinte pregunta nunAcoplamento de CA vs acoplamento de CCa avaliación é como chegará a enerxía á batería.
Cando PV é a principal fonte de carga
Un proxecto dominante de PV-primeiro debe confirmar:
- Excedente solar dispoñible ou recorte do inversor
- BateríaEstado de carga (SOC)espazo libre e potencia de carga
- Límites de exportación
- Se a enerxía almacenada ten unha valiosa xanela de descarga
Neste caso,Acoplamento DCmerece unha avaliación máis detida. Un sistema solar con acoplamento de CC-pode acurtar a ruta de conversión de F-a-batería e capturar a enerxía recortada en condicións adecuadas. Non obstante, o beneficio só existe cando a batería está dispoñible para absorber esa enerxía e pode descargala máis tarde para un propósito útil.
Cando se require unha carga de rede flexible
A carga da rede pode ser importante para:
- Afeitado máximo
- Arbitraje enerxético
- Resposta á demanda
- Servizos de rede
O proxecto tamén debe confirmar os límites de importación, as regras de tarifas e medición eSistema de xestión da enerxía (EMS)requisitos de envío.
Neste caso,Acoplamento ACmoitas veces proporciona máis flexibilidade. Un PCS de batería dedicado permite que o BESS cargue e envíe de forma máis independente da xeración fotovoltaica.
Clave para levar:A fonte de carga dominante axuda a reducir a elección: a carga fotovoltaica directa fortalece o caso para o acoplamento de CC, mentres que a carga de rede flexible reforza o caso para o acoplamento de CA.
Paso 3 - Deben PV e BESS funcionar de forma independente?
A seguinte pregunta é se o sistema fotovoltaico e BESS deben funcionar como activos separados.
Cando importa a operación independente
Isto pode incluír:
- A fotovoltaica continúa funcionando durante o tempo de inactividade do BESS
- Carga e despacho de rede independente
- Programas de mantemento separados
- Participación independente nos servizos da rede
- Ampliación separada da capacidade de PV, PCS e batería
Dirección de arquitectura: o acoplamento de CA adoita ofrecer unha maior flexibilidade.
O inversor fotovoltaico e a batería PCS usan camiños de conversión separados. Isto facilita o control independente, o mantemento e o illamento de avarías.
Cando a operación compartida é aceptable
Pódese considerar unha arquitectura DC-acoplada cando sexa aceptable unha integración máis estreita do sistema.
As comprobacións clave inclúen:
- Capacidade do inversor compartido
- Saída FV e descarga simultánea da batería
- Límites comúns de potencia
- Avaría e impacto no mantemento
- Dispoñibilidade do sistema requirida
Unha integración máis estreita pode acurtar o camiño da batería PV-a-. Non obstante, o inversor compartido tamén pode crear un límite común de funcionamento e dispoñibilidade.
Clave para levar:O acoplamento de CA xeralmente ofrece vantaxes cando o sistema fotovoltaico e BESS requiren operación, mantemento ou participación no mercado independentes. Pola contra, pódese priorizar o acoplamento de CC se as restricións dunha arquitectura compartida son aceptables e o proxecto prioriza a maior eficiencia da FV-a-a eficiencia da batería e os custos máis baixos dos equipos-sempre que se cumpran as condicións específicas de deseño.
Paso 4 - Que permite a conexión á rede?
Os requisitos de conexión á rede inflúen directamente na elección da arquitectura. Aínda que os sistemas fotovoltaicos e de almacenamento de enerxía estean ben-deseñados, é posible que o proxecto non funcione como se esperaba se as condicións de conexión á rede non os admiten.
Punto de conexión e PDI
Comeza confirmando:
- Tensión de conexión á rede
- Indica se é necesario un transformador-superior
- Punto de medición e configuración
- Límites de importación e exportación
- Se o sistema fotovoltaico e BESS comparten o mesmo PDI
Nun sistema de acoplamento de CA-, o inversor fotovoltaico e o PCS da batería envían a enerxía a través de rutas de conversión separadas antes de combinarse polo lado de CA. Nun sistema típico de acoplamento de CC-, a xeración fotovoltaica e a enerxía da batería intégranse no bus de CC e expórtanse a través dun inversor compartido ou coordinado.
Esta distinción arquitectónica é fundamental cando o PDI está preto do seu límite de capacidade. Aínda que compartir o inversor e a{1}}capacidade de conexión á rede mellora o custo-eficacia do acoplamento de CC, tamén pode limitar a xeración FV máxima simultánea e a descarga completa da batería-.
Capacidade do transformador
A capacidade do transformador é unha das primeiras limitacións para verificar acomercial e industrial (C&I) BESSretroadaptación.
O transformador existente debe ser avaliado para:
- Carga adicional durante a carga BESS
- Fluxo de enerxía inversa durante a descarga
- Funcionamento simultáneo PV e BESS
- Potencia de importación e exportación necesaria
- Capacidade restante e vida útil
Se o transformador non pode soportar o fluxo de enerxía planificado, o proxecto pode requirir límites de operación, actualizacións de equipos ou unha disposición de conexión diferente. O custo adicional, o espazo de instalación e o calendario do proxecto tamén poden afectar a decisión de arquitectura.
Protección e integración de media-tensión (MV).
Engadir un BESS cambia a dirección e o nivel do fluxo de enerxía. Polo tanto, hai que revisar o sistema de protección e MT existente.
As comprobacións clave inclúen:
- Características actuais-basadas en fallos- do inversor
- Configuración de relés e protección
- Coordinación entre o inversor fotovoltaico e a batería PCS
- Capacidade existente da celda de MT
- Dispoñible bahía de alimentador ou interruptor
- Illamento de medición e mantemento
Un sistema acoplado de CA-introduce un PCS de batería separado na rede de CA. Debe coordinarse a súa interacción co transformador, o inversor fotovoltaico e os dispositivos de protección existentes.
Un sistema DC-acopladopode ter unha interface de CA máis centralizada. Non obstante, o illamento lateral de CC-, a protección compartida do inversor e os efectos comúns de fallo aínda requiren unha avaliación específica do proxecto-. Ningunha das dúas arquitecturas elimina a necesidade dun estudo de protección.
Requisitos de utilidade e interconexión
O acordo de servizos ou de interconexión debe confirmar:
- Se a carga na rede está permitida
- Potencia máxima de importación e exportación
- Exportar-requisitos de control
- Funcionamento de rede bidireccional
- Normas de medición e comunicación
- Permiso para prestar servizos de rede
Estes requisitos poden cambiar directamente a estratexia operativa e o alcance do equipamento.
Por exemplo, un límite de exportación baixo pode aumentar o valor do almacenamento de enerxía fotovoltaica excedente. Pola contra, a carga restrinxida da rede pode reducir o valor da arbitraxe enerxética ou doutros modos operativos baseados na rede-.
Consello do proxecto: solicite a lista de verificación de interconexión da utilidade no inicio do desenvolvemento do proxecto. Os requisitos dos servizos de protección, medición,-control, comunicación e rede-de exportación poden cambiar tanto o alcance do equipo como a dirección da arquitectura.
Clave para levar:Cando as limitacións sobre a capacidade do PDI, o tamaño do transformador e os termos de interconexión son estritos, o acoplamento de CC ofrece un valor distinto ao compartir inversores e minimizar as interfaces da rede. Pola contra, se as-condicións de conexión á rede son flexibles e o envío independente é unha prioridade, o acoplamento de CA en xeral ofrece unha maior liberdade operativa.
Paso 5 - Cal é o futuro plan de expansión?
A arquitectura inicial debería apoiar non só o alcance do proxecto actual senón tamén o plan de expansión previsto. Antes de seleccionarAcoplamento AC ou DC, define o que pode aumentar no futuro.
Máis enerxía da batería ou máis enerxía PCS?
Engadir enerxía da batería aumenta o kWh dispoñible e pode prolongar a duración da descarga. Non obstante, non aumenta automaticamente a potencia de saída.
Máis kW poden requirir:
- Capacidade adicional de PCS
- Maior capacidade de corrente da batería
- Máis capacidade de transformador e interruptor
- Alimentador adicional ou capacidade de cable
- Espazo suficiente no punto de interconexión (POI)
- Aprobación de interconexión revisada
Polo tanto, o proxecto debería distinguir entre engadir enerxía, engadir potencia ou engadir ambos. Esta diferenza afecta directamente ao camiño de expansión.
Aumento de CA
O aumento de CA engade un novo bloque BESS co seu propio PCS no lado de CA.
Este enfoque pode admitir a expansión por etapas con menos modificación da arquitectura orixinal de PV DC. Se o transformador e o POI teñen suficiente espazo libre, pódese engadir un novo bloque BESS sen cambiar a capacidade do PCS existente.
Isto pode facer máis doado engadir enerxía da batería, enerxía PCS, bloques BESS completos ou capacidade separada do inversor fotovoltaico por etapas.
Non obstante, a expansión-lado AC aínda depende da capacidade-a nivel do sitio. Débense revisar o espazo libre do transformador, os equipos de media-tensión, a capacidade de alimentación, a coordinación da protección, a integración de EMS e os límites de importación e exportación.
O acoplamento de CA admite a expansión modular, pero non elimina as restricións de conexión-a rede nin de equipamento.
Aumento de CC
O aumento de CC engade capacidade da batería á arquitectura de CC existente detrás dun PCS ou inversor compartido.
Isto pode permitir unha integración máis estreita entre a capacidade da batería e a fotovoltaica, pero o novo equipo debe seguir sendo compatible coa arquitectura de CC existente. As comprobacións clave inclúen:
- Rango de tensión de funcionamento DC
- Máxima corrente DC
- Espazo libre do inversor compartido
- Ventá de funcionamento da batería
- Capacidade do convertidor DC/DC
- Sistema de xestión da batería (BMS)comunicación
- Lóxica de control e compatibilidade con EMS
O inversor compartido adoita ser a principal limitación. A enerxía adicional da batería pode prolongar a duración da descarga, pero non pode aumentar a saída de CA se o inversor xa está completamente cargado.
As diferenzas na química da batería, a xestión térmica, a ventá de tensión ou o protocolo de comunicación poden requirir un conversor de CC/CC adicional ou un redeseño máis amplo do sistema. Isto pode aumentar tanto o custo do proxecto como as perdas de conversión.
Futura expansión fotovoltaica
O futuro plan FV debería ser avaliado xunto co plan de expansión do BESS. Nun sistema de acoplamento de CA-, a capacidade fotovoltaica adicional adoita conectarse a través dun inversor fotovoltaico separado. Isto xeralmente ten menos impacto na batería existente e na configuración do PCS.
Nun sistema acoplado de CC-, a nova capacidade fotovoltaica debe seguir sendo compatible coa existente:
- Límites de tensión e corrente continua
- Capacidade do convertidor DC/DC
- Capacidade do inversor compartido
- Configuración de control
- Funcionamento simultáneo PV e batería
Se se espera que a capacidade fotovoltaica e da batería se expandan xuntos, o acoplamento de CC pode seguir sendo axeitado, sempre que se reserve suficiente espazo libre no inversor e na arquitectura de CC compartidos.
Transformador, POI e Capacidade de control
Independentemente do método de acoplamento, a expansión pode aumentar a carga de carga, a potencia de descarga e o número de dispositivos controlados.
O proxecto debe confirmar que:
- O transformador pode soportar futuras cargas e descargas
- O POI ten suficiente capacidade de importación e exportación
- O EMS ten interfaces suficientes, capacidade de datos e capacidade de control
- As aprobacións de protección e interconexión poden soportar o sistema ampliado
Se o transformador ou o PDI xa está preto do seu límite, calquera das dúas arquitecturas pode requirir actualizacións de equipos, límites de funcionamento ou unha nova revisión da conexión-a rede.
Clave para levar:Se a expansión futura engade principalmente enerxía da batería e a flexibilidade modular é importante, o acoplamento de CA xeralmente admite a expansión incremental máis facilmente. Se a futura capacidade fotovoltaica e da batería crecerá xuntos e a eficiencia de conversión segue sendo unha prioridade, o acoplamento de CC pode aínda ser axeitado cando a tensión de CC e a capacidade do inversor compartida se axusten correctamente. Cando o PDI é o límite de expansión principal, ambas arquitecturas requiren unha nova revisión da conexión-a rede.
Adaptación do marco aos escenarios comúns do proxecto
Unha vez que se responden as cinco preguntas anteriores, a dirección da arquitectura adoita quedar máis clara.
Non obstante, o resultado non é o mesmo para todos os proxectos. Unha renovación fotovoltaica existente, un novo sistema de almacenamento-plus- solar C&I e unutilidade-escala co-proxecto localizadocada un pode requirir un punto de partida diferente.
A táboa seguinte mostra como se aplica o marco a estes tres escenarios comúns.
| Escenario do proxecto | Dirección de partida | Razón principal |
| Renovación solar C&I existente | Avaliar primeiro o acoplamento de CA | O inversor fotovoltaico existente moitas veces pode permanecer no seu lugar mentres o BESS se engade a través dun PCS dedicado |
| Novo C&l Solar +Almacenamento | Compara ambas arquitecturas | O deseño debe equilibrar a carga fotovoltaica directa, a carga de rede flexible, o funcionamento independente e a expansión futura |
| Utilidade-Escala Co-PV + BESS localizada | Modela ambas opcións | A recuperación do recorte, os límites de puntos de interese, a capacidade do inversor compartido, a estratexia de envío e a economía do proxecto poden cambiar o resultado |
Estas son as indicacións de partida, non as recomendacións finais. A capacidade do transformador, os límites da rede, a estratexia operativa e a futura expansión aínda poden cambiar a elección da arquitectura.
Información do proxecto necesaria antes da selección da arquitectura
O marco de cinco-pasos pode reducir a dirección. Non obstante, unha recomendación de arquitectura final aínda require datos específicos do proxecto-.
| Categoría de información | Detalles a proporcionar |
| Tipo de proxecto | Novo proxecto ou renovación fotovoltaica existente |
| sistema fotovoltaico | Capacidade fotovoltaica, relación CC/CA e modelo do inversor |
| Obxectivo BESS | Potencia necesaria, capacidade enerxética e duración da descarga |
| Estratexia enerxética | Fonte de carga principal, modos de funcionamento e requisitos de copia de seguridade |
| Conexión á rede | Tensión da rede, POl e límites de importación/exportación |
| Equipamento existente | Transformador, interruptores, sistema de protección e capacidade dispoñible |
| Documentos eléctricos | Diagrama dunha liña-existente ou proposto |
| Requisitos futuros | Plan de expansión, estándares aplicables e obxectivos do servizo-grid |
Estes detalles axudan a determinar se a dirección da arquitectura inicial é técnicamente práctica. Sen eles, pódense explicar as diferenzas xerais entre o acoplamento de CA e CC, pero non se pode facer unha recomendación final responsable.
Antes de finalizar a arquitectura, tamén se deben examinar tres supostos comúns.
Tres supostos que poden levar á elección incorrecta
Mesmo cos datos do proxecto necesarios, algunhas suposicións comúns aínda poden distorsionar a decisión de arquitectura.
"O acoplamento de CC sempre é máis eficiente"
O acoplamento de CC pode reducir as perdas de conversión ao longo da ruta da -a-batería FV, pero a eficiencia total tamén depende do modo de funcionamento, do límite de medición e do consumo auxiliar. Un camiño de conversión máis curto non sempre se traduce nun maior valor do proxecto.
"Menos compoñentes sempre significa un menor custo do proxecto"
Compartir un inversor pode reducir a duplicación de equipos, pero o custo total do proxecto tamén inclúe conversión DC/DC, protección, controis, posta en servizo e futuros custos de modificación. Un menor número de equipos inicial pode crear límites operativos ou de expansión máis estritos máis tarde.
"O acoplamento de CA é só para proxectos solares existentes"
O acoplamento de CA é común nas modificacións, pero tamén pode servir para novos proxectos que requiren carga flexible na rede, envío independente ou expansión modular. A fase do proxecto é un factor entre moitos-non determina só a arquitectura.
A comparación mostra que ningunha das dúas arquitecturas debe seleccionarse dunha soa vantaxe.
O acoplamento de CA xeralmente ofrece máis independencia e modularidade. O acoplamento de CC pode acurtar o camiño da -a{2}}batería FV e facer un mellor uso da enerxía recortada ou da capacidade de interconexión compartida.
A elección correcta vén da imaxe completa do proxecto: o punto de partida, o camiño enerxético, os requisitos operativos, a conexión á rede e o plan de expansión. Estes cinco factores deben ser avaliados xuntos antes de finalizar a arquitectura.
Planificando un proxecto solar + almacenamento?
Comparte os requisitos do teu proxecto conPolinovelaequipo técnico.
